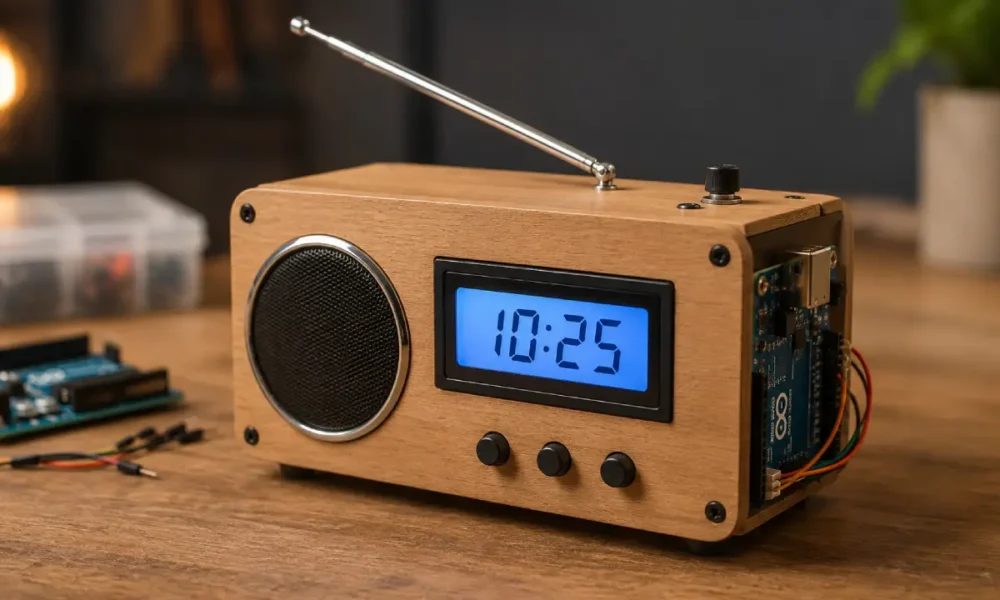

Arduino İle Çalar Saat Yapımı “Radyolu”

arduino ile çalar saat

Arduino ile radyolu çalar saat yapımı, Bu proje Arduino’da çalar saatli radyonun nasıl yapılacağını açıklar. Bu projenin ana özelliği tarihi, saati göstermesi, istenilen saatte alarm vermesi ve radyo işlevi de olmasıdır.

Bu projede, RTC modülü, Radyo Modülü ve LCD Ekran kullanacağız, hepsi I2C protokolü ile arayüzlendi. I²C, tümleşik devre anlamına gelir ve Arduino ve cihazlar arasında iletişim kurmak için kullanacağımız bir iletişim protokolünü ifade eder.

Bu projede kullanılan 2 Röle modülü vardı, bunlar Tek kanal röle modülü ve 2 kanal röle modülüdür. Tek kanallı röle modülü anahtarı S6 düğmesine basıldığında, amplifikatör ve radyo modülü TEA 5767 kapatılır. 2Kanal röle modülü S7 anahtarıyla bağlanır, bu radyo için bir “OK / ENTER” anahtarıdır. Bu S7 anahtarı, istasyonu her değiştirdiğimizde basmak zorundadır.

Not: Bu projenin çalışması için minimum 5v 2A gerekir ve bu akım değerinin verilmemesi devrenin çalışmamasına neden olur.

Anahtarların fonksiyonları aşağıdaki gibidir |Arduino ile çalar saat yapımı “radyolu”

  • S1: Menü (Saat Tarihi Düzenleme İşlevi)
  • S2 & S3: + ve – fonksiyonu (telsizin Tarih, Saat ve Manuel ayarlaması + ve -)
  • S4: Alarm Açık ve Kapalı
  • S5: Radyo için önceden ayarlanmış Kanal değiştirme anahtarı
  • S6: Radyo için Açma ve Kapama Anahtarı.
  • S7: Radyo için OK veya ENTER düğmesi (radyo kanalını değiştirirken her seferinde basmanız gerekir)

Alarm Zamanı nasıl ayarlanır?

  1. Alarm modunu açmak için S4’e basın
  2. Alarm zamanı düzenleme moduna girmek için S3 tuşunu basılı tutun ve ardından S2 tuşuna basın ve s2 ve s3 tuşlarına tekrar basarak alarm saatini ayarlayın, ardından alarm zamanını kaydetmek için s1 tuşuna basın.

Arduino Giriş ve Çıkış Portları

  • S1 – D6
  • S2 – D7
  • S3 – D8
  • S4 – D9
  • S5 – D5
  • S6 – D11
  • S7 – 2 kanal rölesi için açma anahtarı
  • Buzzer – D10
  • MOSFET IRFZ540 – D12 Kapısı
  • LED –D13

Malzeme Listesi – Arduino ile Radyolu Çalar Saat Yapımı

  • Arduino Nano / Uno
  • 20 X 4 LCD Ekran (I2c LCD ekran)
  • RTC Saat Modülü (I2C arayüzüne sahip)
  • TEA 5767 modülü
  • PAM 8403 (5W Amplifikatör)
  • Mikro USB uzatma bağlantı noktası
  • Mini USB kablosu
  • 2 Kanal röle kartı (Optokuplörlü)
  • 1 Kanal röle kartı (Opto Kuplöre Sahip)
  • 5v – Buzzer
  • 5W, 4 Ohm hoparlör X 2 Nos
  • Kapaklı Büyük Dokunsal Anahtar 7 Nos.
  • Led – 1
  • R3 – 220 Ohm direnç
  • R1 ve R2 – 10K
  • Mosfet – IRFZ540
  • 5v, 5A güç kaynağı adaptörü
  • DC Dişi giriş soketi
  • Ortak PCB kartı
  • POT – 10 K

Devre Şeması PDF dosyasını indirmek için buraya tıklayın.

Arduino kodu ve Kütüphane dosyalarını indirmek için buraya tıklayın.
